所有事物背後的堅持才是價值所在【細部設計】

細部充斥在案件中,從看得見的材質收邊(如台面、書架層板)、異材質相接(如玻璃與磁磚、金屬與木作)、不同部件相接(如天地牆怎麼接、轉角怎麼收)、物件固定(如五金件的選擇),到看不見的工序交接處銜接,細部設計無所不在。我始終認為專業成熟的監工工務就是最好的細部設計師,在每個工班施工的細節中斟酌細部的處理,溝通不同工總間的銜接、收尾關係,適時恰當的預留出方便收尾、微調的空間,進一步完成顧全整體的細部設計。

本篇節選幾個我們案件的細部設計跟大家分享,細部絕對不是只為了美觀而已,更重要的是扣緊材料物性、滿足構築強度、整合不同工序銜接所需、並兼顧實際使用耐久、美觀、親膚等機能。

浴室門口的暗門檻設計

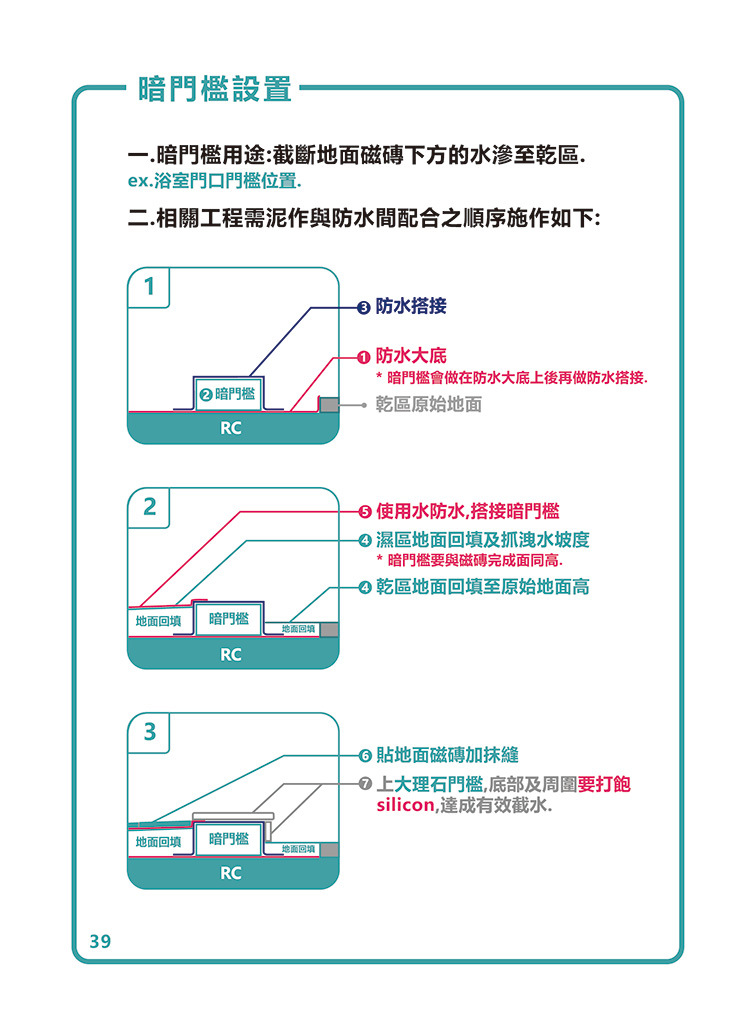

這是我們防水的標準作業流程,只是在如圖的正常操作下,門檻會高於磁磚2-2.5公分。新案客廁,因為有乾濕分離加上業主習慣以乾擦方式整理廁所,配合業主希望盡量降低門檻與磁磚、室內地坪的高低落差,因此我們採用廚房的暗門檻做法,以L型金屬條阻斷磁磚下方毛細現象的滲水可能,同樣達到暗門檻的功能。

室內地坪為超耐磨木地板,預計完成後與廁所地面齊平,因此希望門檻與內外地坪高低落差控制在1-1.5公分以內。
不鏽鋼L型金屬條以silicon跟防水層完成搭接。
門檻與門框完工照(門框同樣脫開地面1cm,內部打飽silicon以防門框因潮濕腐爛發霉)

結合暗門檻與超耐磨地板收邊的造型金屬條設計


玄關磁磚與木地板鋪面設計

理想的午後 因為業主在玄關/廚房處選了一塊清新的六角磚,在進行鋪面設計時,我覺得非常適合用不規則的方式與超耐磨地板銜接。考慮超耐磨地板需要預留漲縮範圍,加上我們廚房鋪面跟室內地板銜接處都會做金屬條截斷磁磚下方毛細滲水的處理。因此「將截水金屬條結合保留超耐磨地板漲縮空間又能漂亮銜接地磚的雙重功能」就成為我的重點設計。

一般超耐磨地板常用的七字壓條(截圖自辰邦姚家祥先生line記錄)



超耐磨一般在異材質收邊處有一種「七字」的金屬壓條,參考七字條的斷面尺寸,跟鐵工討論合適的不鏽鋼鐵板厚度,訂製了這件收邊用的鐵件。

去鐵工廠看完成的鐵件,檢查所有焊接點與表面平整度,不能有銳角、利邊割傷的可能

合適的鐵板厚度包含幾個要點:

1.踩踏沒有突出異物感
2.經久耐用不會變形

現場合,確認尺寸沒有問題
泥作鋪設前,防水師傅先用silicon結合防水層將造型鐵件固定好位置
泥作貼磁磚前,現場與師傅微調灰縫與鐵件的關係確實達到整體均勻平衡。
實際鋪貼紀錄
完工照

立體紋路磁磚與五金配件的接合設計

理想的午後 由於女主人偏好亮面白色磁磚,我建議搭配一款細緻的立體紋路磁磚。

但考慮立體磁磚跟所有五金件的接縫處會出現破口問題,因此我設計用檯面的闊石作為墊片,在所有五金固定件下方做好預埋規劃,解決了破口問題,組裝方便,同時也成就這面美麗的廁所主牆。

磁磚分割設計圖說

安裝淋浴龍頭的位置我設計了一個石材圓形底座,雖然此面牆施作過程非常辛苦,但成品非常值得。

貼磁磚時僅先上淋浴龍頭的圓型石材底座,升降桿、淋浴拉門軌道的預埋石材等磁磚貼好後再填入
紅箭頭處即我以石材收邊解決了原本會出現的五金件底座破口問題
 所有石材底材已完成安裝
淋浴拉門安裝
完工照
完工照

壁磚與地磚交接處的灰縫計畫

我個人無法忍受「剛好沒對準」的磁磚關係,特別因為開放式的磁磚選擇過程,最後定案的磁磚組合在尺寸上多是沒有關聯的,加上我個人非常喜歡交丁在視覺上的「活」,因此常利用牆面磚跟地磚交丁的關係,讓縫自然錯開,避開師傅頭疼的對縫問題。但難免還是會遇到即便交丁後,仍會因為磁磚大小或是特殊形狀,導致牆面跟地磚在特定一兩道縫出現敏感的「剛好對不到」問題。

陸吾書居因為廢磚再利用計畫,牆面磁磚與地磚的灰縫很難完全對齊或避開,因此我將牆面磁磚與地面脱開1公分縫施作勾縫處理,刻意在接地處產生退縮的寬縫,它所拉開的距離與形成的陰影效果會淡化「剛好對不到」的敏感,牆面的方向性反而更清晰,有種獨特的俐落清爽。

陸吾書居客廁地磚是利用大隻好宅切剩的磁磚,配合原裁剩的尺寸,利用比例分割完成的設計鋪面。
牆磚下方留出1cm的縫隙,請填縫師傅以勾縫鏝刀做出富有立體感的漂亮勾縫。
完成勾縫的牆地接縫效果

整合結構與燈具底座的鐵件設計

自由流轉的風 從主臥延伸出的小小閱讀角,出挑在公共空間中,結構上需要一個吊件輔助出挑的H型鋼。剛好閱讀角也需要一盞吊燈照明,因此我結合吊件與燈座底板設計了這個造型鐵件。

結合吊件與燈具底板的鐵件
細部大樣圖說

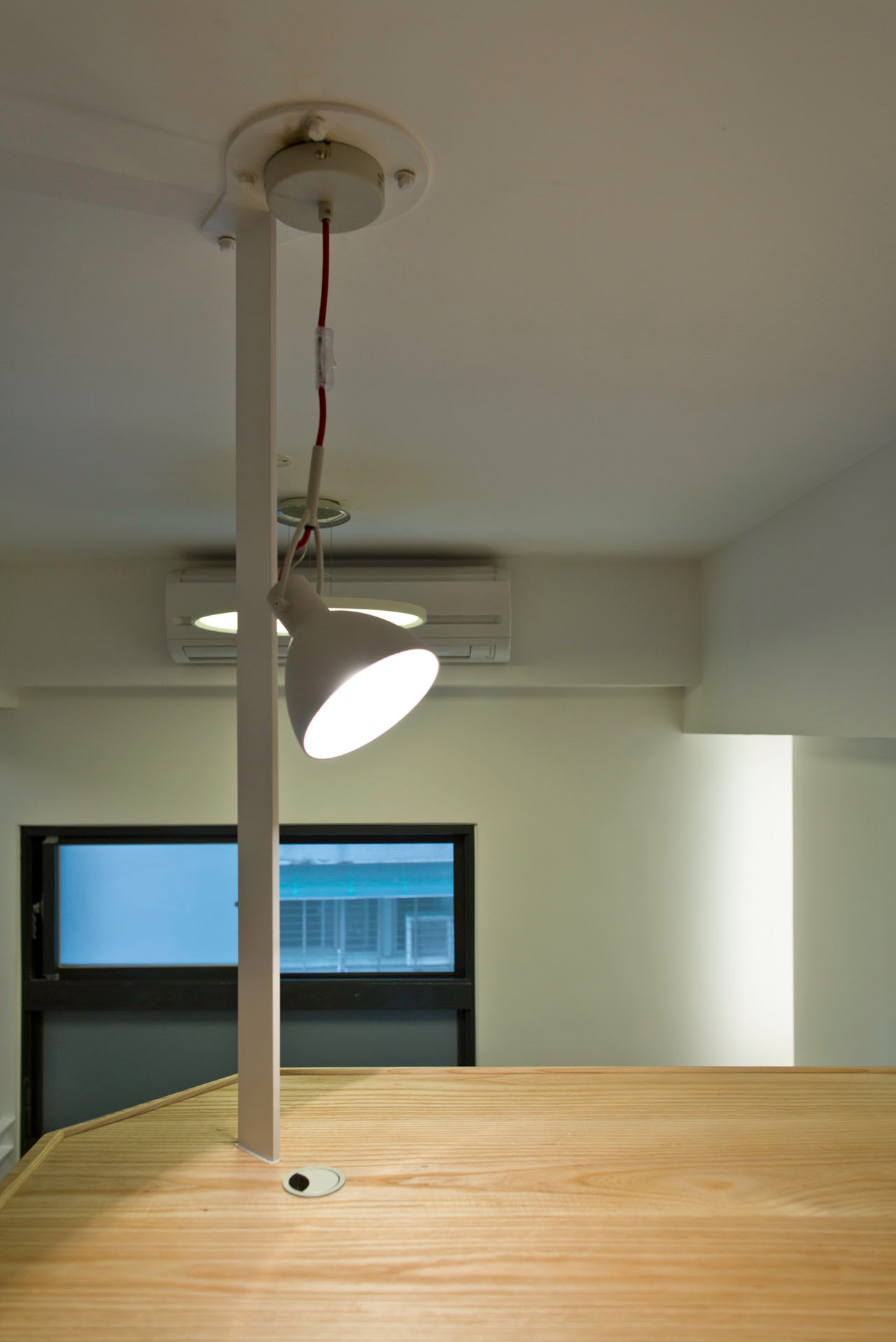

完工特寫

各式門把設計

現成五金門把百百種,但我總想嘗試各種利用木作本身即完成門把功能的設計。

內推/外開門

客廳結束,我們準備往廚房與後方臥室移動
門側邊打整道圓弧凹槽作把手是我最常用的方式,立面上也成為收邊的兩道細線(圖上白色門片側邊)
鞋櫃深度是足夠的
此張門片上方打把手的做法看得比較清楚,我常喜歡整道打破口。
入口前院 柚木實木大門以山的意象設計把手,雙面選紋對花的質感非常大氣。
山之圓舞曲的柚木實木大門以山的意象設計把手,雙面選紋對花的質感非常大氣。
進門前回首入口前院 有工作平台可洗手,平時晾衣也在此,天花有預留捲簾位置可作隔屏
利用山形的內外凸面作取手
細部設計、客廁
利用門片實木皮分割縫的位置崁入手作的實木小把手
走廊的盡頭則是主臥房
喜歡厚實把手,就讓整個木皮分割單元成為把手
主臥門把是實木雕刻而成
主臥門把是用實木雕刻而成
陸上行舟的主臥們把,則是呼應「山上人家」主題,利用設計款木桌的龍骨剩料雕刻成小房子門把,低調又可愛
把手後方我有削出取手需要的空間,釘孔後有染色處理。

橫拉門

主臥 全室除了水平層板跟祖先櫃是花梨木外,主臥門也是採用花梨木,希望能凸顯長輩房的氣質
兼容並蓄之家,主臥的花梨橫拉門,以花梨實木做一個微凸的圓弧木條,方便橫拉。
宿天倪的廚房橫拉門,挑起一段實木皮,打出凹槽之後再貼上,便成為一個簡潔的取手。

因應現場師傅失誤而誕生的快速細部設計

陸上行舟的書架立板鐵件結構

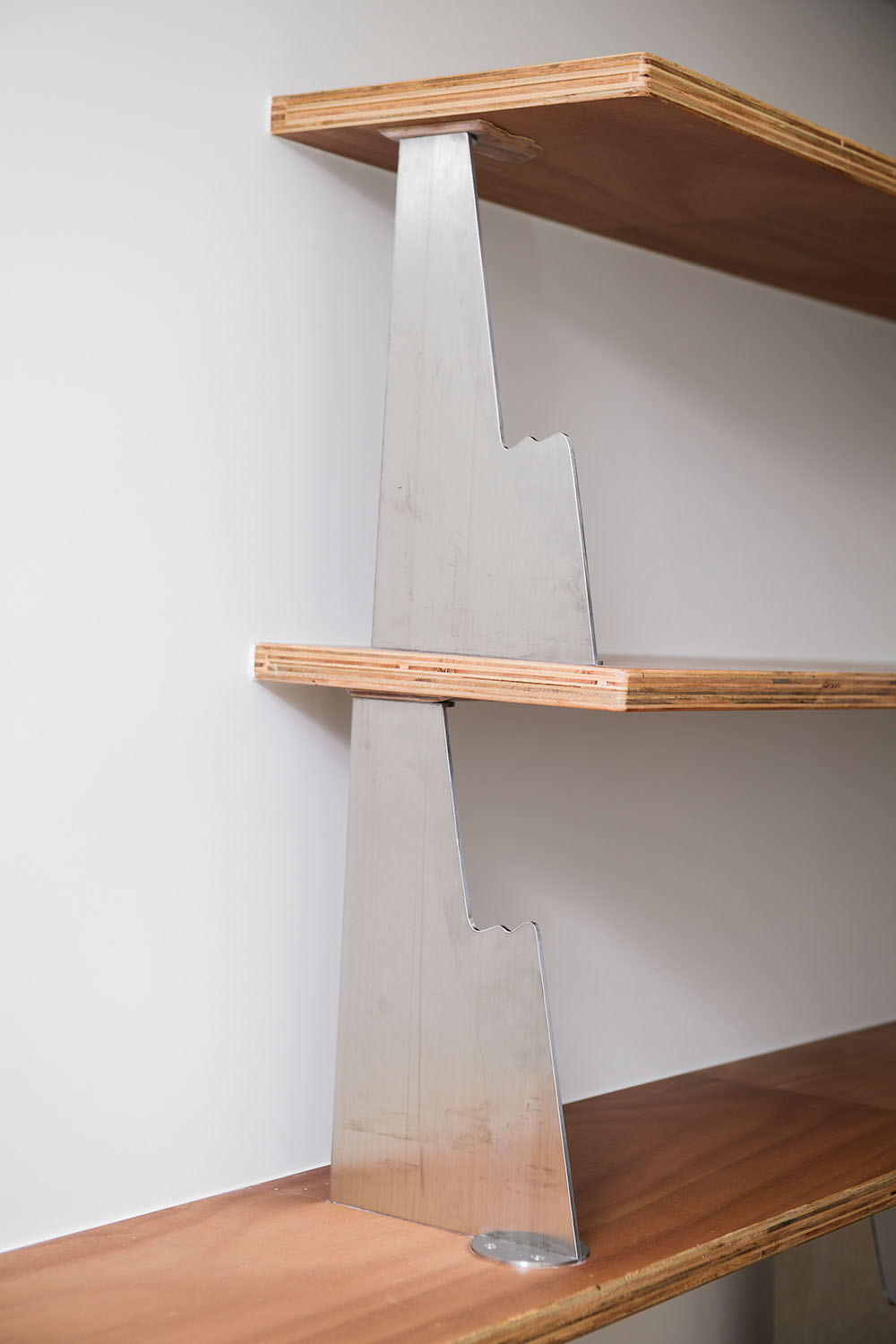

配合陸上行舟的主題,在書架立板結構設計了山形鐵件
由木工提供尺寸,我們做示意模型跟鐵工解釋鐵件的設計。定稿的山形鐵件,一組兩件正反合剛好是一個長方形,上下跟層板相接處用露明的圓形鎖片處理。
同事協助處理成電腦檔,提供雷切廠施作

因為木工失誤給錯尺寸,原本設計的書架造型鐵件送到現場才發現全都少了6mm。

為了不要浪費材料,我現場立刻畫出幾種雲形圖案,請木工切15片造型2分夾板給我,帶回家做出不同造型的淺浮雕後,再拿到工地上漆、組裝,成為意外的細部設計。業主超級開心,覺得「木工錯的好!」

在兩分夾板上做淺浮雕
為了不要浪費材料,我快速設計了淺浮雕的木墊片,雕刻成雲形,營造「山入雲」的意象。
實際安裝是反著看
每一片都不太一樣
拿到工地試放,效果很好!業主非常開心!
完工照
完工照
正反合的兩座山
整體效果
陸上行舟之山入雲
